Výber správneho prierezu vodiča nie je len otázka toho, koľko ampérov kábel vydrží. Norma STN 33 2000-5-52 vyžaduje, aby úbytok napätia na trase neprekročil 4 % menovitého napätia pri pevných inštaláciách v budovách a 5 % pri ostatných rozvodoch. To v praxi znamená, že kábel s prierezom 4 mm², ktorý bez problémov prenesie prúd 25 A, môže na 200-metrovej trase spôsobiť pokles napätia o viac ako 10 % – a tým poškodiť spotrebiče alebo znížiť ich výkon. Správne dimenzovanie kábla musí splniť obe podmienky súčasne: zaťažiteľnosť aj úbytok napätia.

📋 Čo sa v článku dozviete
  • Kedy prierez vodiča podľa prúdu nestačí a kedy musíte riešiť aj úbytok napätia
  • Presný postup výpočtu úbytku napätia krok za krokom – vrátane konkrétneho príkladu
  • Prehľadná tabuľka prúdovej zaťažiteľnosti káblov CYKY podľa prierezu
  • Najčastejšie chyby pri výbere kábla a ako sa im vyhnúť
  • Korekčné faktory, ktoré reálne znižujú zaťažiteľnosť kábla až o 30–40 %
  • Praktický postup výberu kábla v 5 krokoch použiteľný aj pre laika

Prierez vodiča podľa prúdu nestačí – prečo záleží aj na dĺžke trasy

Každý elektrický vodič má elektrický odpor, ktorý závisí od jeho materiálu, dĺžky a prierezu. Keď ním prechádza prúd, na tomto odpore vzniká úbytok napätia – napätie na konci kábla je nižšie ako na jeho začiatku. Čím dlhší kábel a čím tenší prierez, tým väčší úbytok. Výsledkom môže byť, že motor pracuje so zníženým momentom, svetlá svietia slabšie alebo elektronika sa správa nestabilne. V horšom prípade zariadenie kompenzuje nižšie napätie vyšším prúdom, čo vedie k prehrievaniu a skráteniu životnosti.

Normy STN 33 2000 (harmonizované s európskymi štandardmi IEC 60364) stanovujú jasné limity: maximálny dovolený úbytok napätia je 4 % pri pevných rozvodoch v budovách a 5 % pri ostatných inštaláciách. Pre jednofázovú sústavu 230 V to znamená maximálny pokles o 9,2 V, pre trojfázovú 400 V o 16 V. Tieto hodnoty sú záväzné – nestačí teda overiť len prúdovú zaťažiteľnosť.

Ďalší dôležitý faktor je materiál vodiča. Meď má asi 1,7-krát vyššiu vodivosť ako hliník, čo znamená, že hliníkový kábel rovnakého prierezu má väčší odpor a väčší úbytok napätia. Z tohto dôvodu sa v domových inštaláciách používajú prevažne medené káble. Pre pochopenie problematiky výkonové zaťaženie káblov úzko súvisí práve s dĺžkou trasy a materiálom vodiča – nie len s prierezom.

Rozdiel je aj medzi jednofázovým a trojfázovým rozvodom. Pri trojfázovom rozvode prúd rozložený do troch fáz spôsobuje menší úbytok napätia ako rovnaký výkon prenesený jednofázovo, pretože prúd v každej fáze je menší. Práve preto sa výkonné spotrebiče (motory, tepelné čerpadlá, nabíjacie stanice) zapájajú trojfázovo.

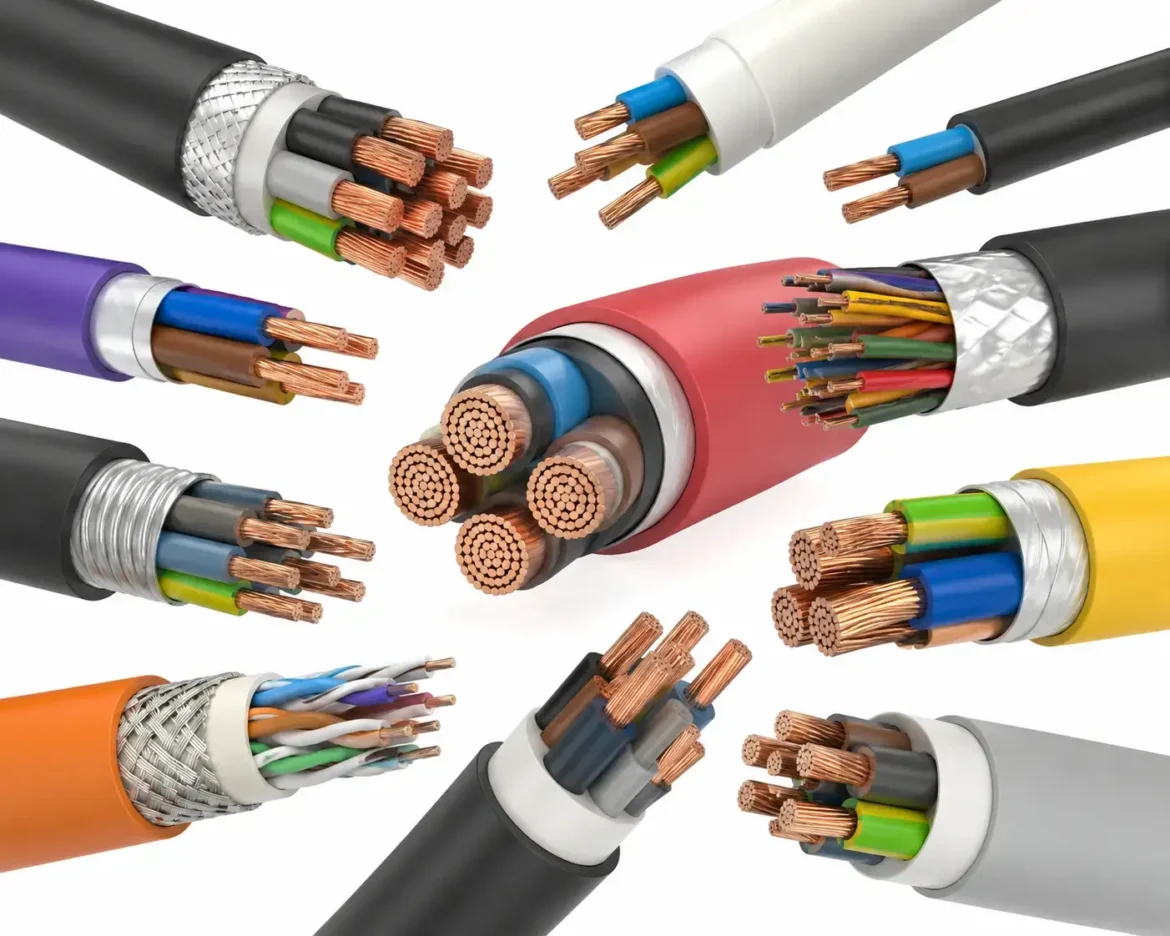

Pred samotným výpočtom je dôležité vedieť, s akým typom kábla pracujete. Najčastejšie typy káblov používané na Slovensku sú:

CYKY Medený, PVC izolácia. Štandard pre pevné inštalácie v budovách – bytová inštalácia, rozvádzače, zásuvkové okruhy.
AYKY Hliníkový vodič, PVC izolácia. Používa sa na prívodné vedenia a vonkajšie rozvody. Lacnejší, ale väčší prierez pre rovnaký výkon.
NYY / CYKY-J Silnejšia izolácia vhodná do zeme alebo do vlhkých prostredí. Typy káblov pre vonkajšiu inštaláciu, podzemné rozvody a priemyselné použitie.

Výpočtové vzorce a tabuľky pre správne dimenzovanie kábla

Jadrom správneho návrhu elektrickej inštalácie je výpočet úbytku napätia. Vzorce nie sú zložité – potrebujete vedieť prenášaný prúd, dĺžku trasy, materiál vodiča a prierez kábla.

Jednofázový rozvod (230 V): ΔU = (2 × L × I) / (γ × S)
Trojfázový rozvod (400 V): ΔU = (√3 × L × I × cos φ) / (γ × S)    ≈    (1,732 × L × I) / (γ × S)  [pri cos φ = 1]

Kde: L = dĺžka trasy v metroch, I = prúd v ampéroch, γ = merná vodivosť vodiča (meď: 56 m/Ω·mm², hliník: 34 m/Ω·mm²), S = prierez vodiča v mm², cos φ = účinník záťaže (pri čisto odporových záťažiach = 1, pri motoroch typicky 0,8).

Výsledok ΔU je absolútny úbytok napätia vo voltoch. Percentuálny úbytok vypočítate ako: ΔU% = (ΔU / U₀) × 100, kde U₀ je menovité napätie (230 V alebo 400 V).

Tabuľka prúdovej zaťažiteľnosti káblov CYKY (meď)

Prierez (mm²) Na vzduchu (A) V omietke / trubke (A) Typické použitie
1,51714Svetelné okruhy
2,52319Zásuvkové okruhy
43025Zásuvky, kuchynské spotrebiče
63832Sporák, klimatizácia
105244Prívodné vedenie, tepelné čerpadlo
166957Hlavné prívodné vedenia
259075Výkonné priemyselné rozvody
3511192Silnoprúdové priemyselné inštalácie
⚠️ Upozornenie Hodnoty v tabuľke platia pre štandardné podmienky – teplota okolia 30 °C, jeden kábel uložený samostatne. Pri iných podmienkach uloženia alebo pri vyššej teplote je nutné aplikovať korekčné súčinitele (viď nasledujúca sekcia).

Praktický príklad výpočtu – 15 kW, trojfázový rozvod, 200 m

Zadanie: Potrebujeme priviesť výkon 15 kW pri trojfázovom rozvode 400 V na vzdialenosť 200 m. Účinník záťaže cos φ = 0,85 (elektromotor). Kábel CYKY (meď).

  • Krok 1 – výpočet prúdu: I = P / (√3 × U × cos φ) = 15 000 / (1,732 × 400 × 0,85) = 15 000 / 588 ≈ 25,5 A
  • Krok 2 – výber podľa zaťažiteľnosti: Pre 25,5 A v omietke postačuje prierez 4 mm² (zaťažiteľnosť 25 A – na hranici) alebo radšej 6 mm² (32 A, s rezervou).
  • Krok 3 – kontrola úbytku napätia pre 6 mm²: ΔU = (1,732 × 200 × 25,5 × 0,85) / (56 × 6) = (7 510) / (336) ≈ 22,4 V
  • Krok 4 – percentuálny úbytok: ΔU% = (22,4 / 400) × 100 = 5,6 % → NEVYHOVUJE (limit je 4 %)
  • Krok 5 – overenie pre 10 mm²: ΔU = 7 510 / (56 × 10) = 7 510 / 560 ≈ 13,4 V → ΔU% = 3,35 % → VYHOVUJE ✓
💡 Praktický záver príkladu Napriek tomu, že pre prenos prúdu 25,5 A by stačil prierez 6 mm², výkonové zaťaženie káblov na dlhej trase 200 m si vyžaduje prierez 10 mm² – kvôli úbytku napätia. Použitie tenkého kábla by v tomto prípade znamenalo trvalý pokles napätia o 5,6 %, čo je mimo normy a poškodzuje zariadenia.

Korekčné faktory, na ktoré sa pri výbere kábla najčastejšie zabúda

Tabuľkové hodnoty prúdovej zaťažiteľnosti platia len za presne stanovených podmienok. V praxi sú podmienky uloženia káblov iné – a preto je nutné tabuľkové hodnoty upraviť pomocou korekčných súčiniteľov. Zanedbanie týchto faktorov patrí medzi najčastejšie chyby pri dimenzovaní elektrickej inštalácie.

Najdôležitejšie korekčné faktory:

  • 🌡️ Teplota okolia: Pri teplote 40 °C klesá zaťažiteľnosť na cca 91 %, pri 50 °C na cca 82 % tabuľlkovej hodnoty.
  • 📦 Spôsob uloženia: Kábel v murovanej rúrke v omietke má nižšiu zaťažiteľnosť ako voľne uložený na vzduchu. V zemi (bez ochrannej rúrky, dobre tepelne vodivý piesok) môže byť zaťažiteľnosť vyššia.
  • 🔗 Zoskupenie káblov: Ak vedie viacero káblov v spoločnom žľabe alebo rúrke, navzájom sa ohrevajú. Pri 3 kábloch sa aplikuje korekčný súčiniteľ 0,70 – to znamená zaťažiteľnosť len 70 % tabuľkovej hodnoty.
  • ⚡ Počet zaťažených žíl: Trojžilový kábel s tromi zaťaženými žilami sa viac ohrieva ako dvojžilový. Norma STN 33 2000-5-52 uvádza príslušné tabuľky korekčných hodnôt.
Počet zoskupených káblov Korekčný súčiniteľ Skutočná zaťažiteľnosť (z tabuľky)
1 (samostatne)1,00100 %
20,8080 %
30,7070 %
60,5757 %
90,5050 %
🔥 Riziko prehriatia a požiaru Pri kombinácii vyššej teploty (napr. 40 °C) a zoskupenia 6 káblov môže reálna zaťažiteľnosť klesnúť na menej ako 52 % tabuľkovej hodnoty. Kábel CYKY 2,5 mm², ktorý tabulkovo vydrží 19 A v omietke, môže za takýchto podmienok bezpečne preniesť len cca 10 A. Podceňovanie korekčných faktorov je priamou príčinou prehrievania izolácie a vzniku požiaru.

Podrobné tabuľky korekčných súčiniteľov pre všetky spôsoby uloženia, teploty a typy káblov nájdete v norme STN 33 2000-5-52, príp. v jej európskom ekvivalente IEC 60364-5-52. Pri väčších inštaláciách je vždy vhodné vychádzať priamo z tejto normy.

Zhrnutie – ako na výber kábla krok za krokom

Správne dimenzovanie kábla je kombináciou prúdovej zaťažiteľnosti, korekčných faktorov a kontroly úbytku napätia. Tu je prehľadný postup, ktorý môžete použiť pri každom návrhu:

  • 1
    Vypočítajte prenášaný prúd z požadovaného výkonu, menovitého napätia a účinníka (cos φ). Nezabudnite na typ rozvodu – jednofázový alebo trojfázový.
  • 2
    Vyberte predbežný prierez podľa prúdovej zaťažiteľnosti z tabuľky pre príslušný typ a spôsob uloženia kábla. Prierez vodiča podľa prúdu musí byť s dostatočnou rezervou.
  • 3
    Aplikujte korekčné súčinitele pre teplotu okolia, spôsob uloženia a zoskupenie káblov. Reálna zaťažiteľnosť môže byť výrazne nižšia ako tabulková hodnota.
  • 4
    Vypočítajte úbytok napätia na trase pomocou príslušného vzorca. Výsledok nesmie prekročiť 4 % menovitého napätia pri pevných inštaláciách v budovách (5 % pri ostatných rozvodoch).
  • 5
    Ak úbytok napätia nevyhovuje, zvýšte prierez kábla a znovu overte obe podmienky. Výsledný prierez musí splniť súčasne podmienku zaťažiteľnosti aj podmienku úbytku napätia.
👷 Kedy zavolať odborníka? Pri inštaláciách s výkonom nad 15 kW, dlhých trasách nad 100 m, priemyselných rozvodoch, alebo pri akýchkoľvek pochybnostiach o správnosti návrhu je nevyhnutné osloviť oprávneného projektanta elektroinštalácií. Norma STN 33 2000-5-52 je záväzná a jej nedodržanie môže mať právne aj bezpečnostné dôsledky. Výkonové zaťaženie káblov v priemyselných inštaláciách podlieha aj revíznym kontrolám.

❓ Najčastejšie otázky

Pre štandardné zásuvkové okruhy (230 V, istič 16 A) v byte sa používa kábel CYKY s prierezom 2,5 mm². Pri väčšom výkone (napr. varná doska, klimatizácia) je potrebný prierez 4 alebo 6 mm². Vždy skontrolujte aj dĺžku trasy od rozvádzača – ak presahuje 30–40 m, odporúčame overiť úbytok napätia výpočtom.
Norma STN 33 2000-5-52 (IEC 60364-5-52) stanovuje maximálny úbytok napätia 4 % pre pevné elektrické inštalácie v budovách a 5 % pre ostatné rozvody (napr. vonkajšie, dočasné). Pre sústavu 230 V to znamená maximálne 9,2 V, pre 400 V maximálne 16 V na celej trase od rozvádzača k spotrebiču.
Hliníkové káble (napr. AYKY) sú lacnejšie, ale majú cca 1,7-krát vyšší odpor ako medené pri rovnakom priereze. To znamená vyšší úbytok napätia a nižšiu zaťažiteľnosť. Hliník sa používa prevažne na prívodné vedenia a vonkajšie rozvody – nie vo vnútorných domových inštaláciách. Minimálny prierez pre hliníkové vodiče je tiež väčší (typicky min. 16 mm²).
Príliš malý prierez vedie k dvom problémom. Po prvé, kábel sa prehrieva – izolacia degraduje, čo môže spôsobiť skrat alebo požiar. Po druhé, úbytok napätia je príliš vysoký – spotrebiče pracujú pod menovitým napätím, prehrievajú sa a ich životnosť sa skracuje. Elektromotory môžu stratiť výkon a dokonca sa poškodiť, ak napätie dlhodobo klesá pod 5–10 % menovitej hodnoty.
Pre káble uložené v zemi platia rovnaké normy z hľadiska úbytku napätia. Zaťažiteľnosť v zemi však závisí od tepelného odporu pôdy a hĺbky uloženia – v dobre tepelne vodivom (vlhkom) piesku môže byť zaťažiteľnosť vyššia ako v suchej hline. Na uloženie do zeme sa používajú špeciálne typy káblov (napr. CYKY-J so silnejšou izoláciou alebo káble s pancierovaním). Vždy skontrolujte technické parametre konkrétneho kábla.
Účinník cos φ ovplyvňuje skutočný prúd, ktorý musí kábel preniesť. Čím nižší účinník (napr. u motorov, transformátorov, zváracích agregátov), tým vyšší skutočný prúd pre rovnaký činný výkon. Napríklad motor s výkonom 10 kW a cos φ = 0,75 odoberá prúd 24 A (trojfázovo), zatiaľ čo pri cos φ = 1 by to bolo len 18 A. Nízky účinník teda priamo zvyšuje požiadavky na prierez kábla.
