Všetky tri vyzerajú v rozvádzači podobne. Sú to malé plastové krabičky na DIN lište s páčkou či tlačidlom. Všetky tri sa podieľajú na ochrane elektrickej inštalácie, ale nefungujú rovnakým spôsobom. Každý z nich monitoruje inú veličinu a chráni pred iným typom rizika.
Istič – ochrana vedenia pred preťažením a skratom
Istič chráni elektrické obvody pred preťažením a skratom. Pred vznikom opakovane použiteľných ističov sa elektrické obvody chránili najmä tavnými poistkami. Skutočný, opakovane použiteľný miniatúrny istič vynašiel až v roku 1924 nemecký vynálezca Hugo Stotz a inžinier Heinrich Schachtner, keď pod hlavičkou spoločnosti BBC (Brown, Boveri & Cie) spojili tepelný a magnetický vypínací mechanizmus do jedného prístroja.
Ako funguje?
- Tepelná časť reaguje na dlhodobé preťaženie. Bimetalový pásik sa pri nadmernom prúde prehreje, ohne a obvod bezpečne rozpojí.
- Magnetická časť reaguje bleskovo pri skrate. Pri skrate vznikne veľmi vysoký prúd, ktorý aktivuje elektromagnetickú spúšť a rýchlo uvoľní vypínací mechanizmus.
Po odstránení príčiny poruchy a kontrole obvodu možno istič opäť zapnúť bez jeho výmeny.
Prúdový chránič – ochrana ľudského života
Prúdový chránič (RCD) nesleduje celkovú veľkosť prúdu, ale porovnáva prúd, ktorý do obvodu vteká a ktorý sa vracia späť. Ak sa časť prúdu vracia inou cestou než pracovnými vodičmi, napríklad cez ochranný vodič, zem alebo telo človeka, vznikne rozdielový prúd a chránič obvod odpojí.
V domových inštaláciách sa na doplnkovú ochranu osôb pri mnohých koncových obvodoch bežne používajú prúdové chrániče typu A s menovitým rozdielovým vypínacím prúdom najviac 30 mA. Konkrétny typ a parametre však musí určiť projektant podľa zapojených zariadení a platných noriem.
Pri zariadeniach s výkonovou elektronikou alebo frekvenčnými meničmi, napríklad pri niektorých tepelných čerpadlách, fotovoltických meničoch či nabíjacích staniciach, môže byť potrebný chránič typu F, B alebo iné špecifické riešenie.
Prepäťová ochrana – ochrana pre elektroniku
Prepäťová ochrana chráni zariadenia pred prechodnými napäťovými špičkami. Tieto nebezpečné skoky v napätí vznikajú pri úderoch blesku alebo pri spínaní výkonných motorov a spotrebičov v sieti. Prepäťová ochrana ich v zlomku sekundy bezpečne zvedie do zeme skôr, než stihnú odpáliť citlivú elektroniku.
Používa sa v troch nadväzujúcich stupňoch:
- Typ 1 (T1): hrubá ochrana na vstupe do budovy (hlavný rozvádzač) – zvládne aj priamy úder blesku.
- Typ 2 (T2): stredná ochrana v podružných rozvádzačoch pre bežné spínacie prepä

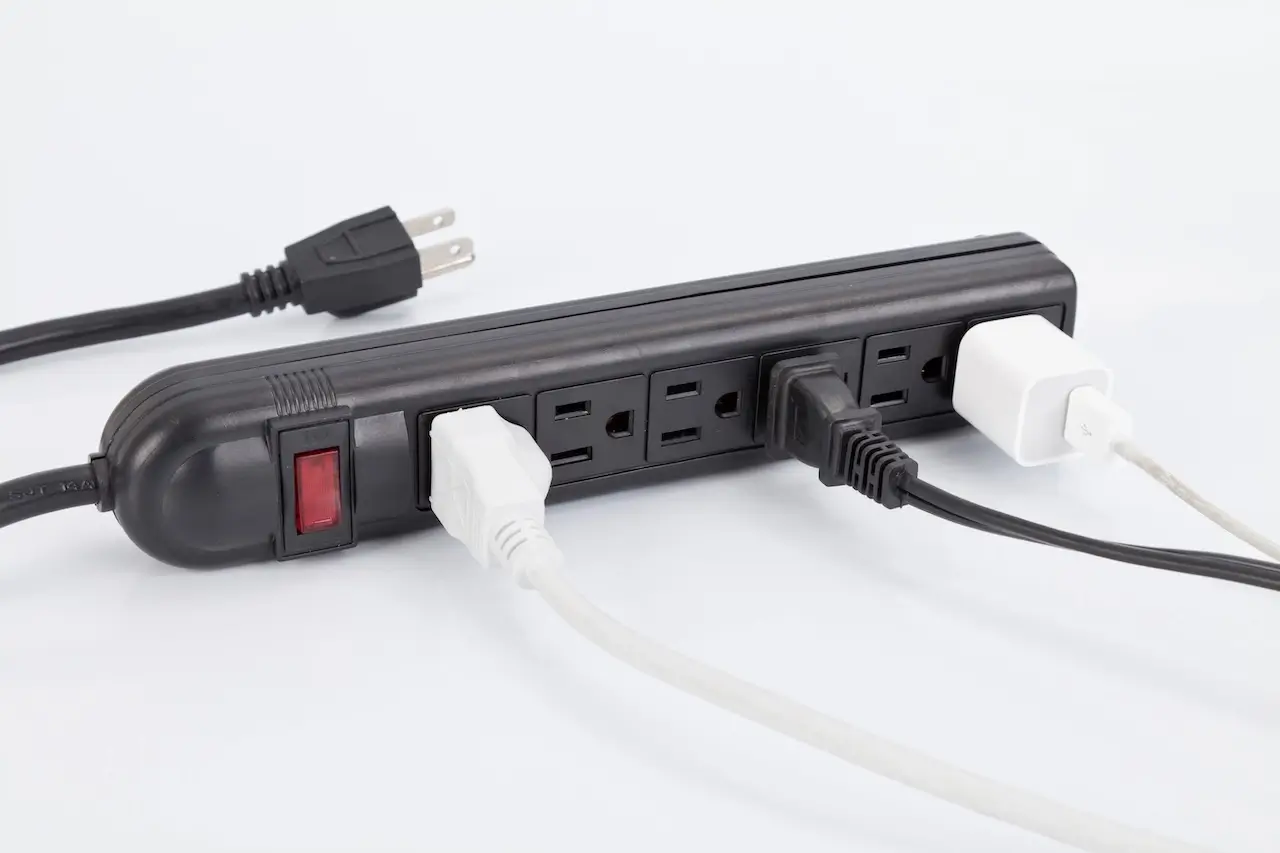

- Typ 3 (T3): jemná ochrana umiestnená priamo pri citlivom spotrebiči (napr. v zásuvke alebo v predlžovačke).
Trio pre bezpečnú domovú elektroinštaláciu
Istič znižuje riziko poškodenia vedenia a požiaru pri nadprúde, prúdový chránič znižuje riziko úrazu elektrickým prúdom a prepäťová ochrana obmedzuje riziko poškodenia zariadení prechodným prepätím. V bezpečnej inštalácii nefungujú samostatne, ale sa navzájom dopĺňajú. Kompletnú výbavu do rozvádzača si ľahko vyskladáte v e-shope Murat.sk, kde nájdete výrobky overených výrobcov, napríklad:
- Eaton – špičkové ističe, chrániče aj prepäťové ochrany pre domáce inštalácie aj priemysel.
- Schneider Electric – svetový líder ponúkajúci všetko od základných modulárnych prístrojov až po inteligentné prvky rozvádzačov.
- OEZ – tradičný český výrobca spoľahlivej prístrojovej a istiacej techniky.
Ističe, prúdové chrániče a rozvádzačové prepäťové ochrany sa bežne vyrábajú ako modulárne prístroje. Ich šírka sa udáva v násobkoch štandardného modulu a montujú sa na DIN lištu vo vnútri rozvádzača.
Tip: Vďaka modulárnej konštrukcii rozvádzačových skríň a skúsenému technickému personálu dokáže spoločnosť Hasma pripraviť rozvádzač podľa požiadaviek zákazníka, dodanej schémy a doplňujúcej technickej špecifikácie.
