Ak plánujete fotovoltaiku na rodinnom dome, oplatí sa myslieť na ňu už počas projektovania alebo hrubej stavby. Včasná príprava umožní vytvoriť vhodnú trasu káblov zo strechy, rezervovať miesto pre menič a batériu a prispôsobiť hlavný rozvádzač budúcemu systému. Dodatočné úpravy hotového domu môžu znamenať sekanie stien, viditeľné káblové trasy a zbytočné náklady. Niektoré prípravné práce zvládnete koordinovať sami, ale samotné elektrické zapojenie fotovoltaiky, ochranné prvky a pripojenie do siete treba zveriť príslušne kvalifikovaným odborníkom.
Čo sa v článku dozviete
- Ako pripraviť dom na fotovoltaiku ešte pred dokončením elektroinštalácie.
- Kam umiestniť menič, batériové úložisko a potrebné elektrické komponenty.
- Aké chráničky, káblové trasy a rezervy v rozvádzači naplánovať.
- Čo znamená zapojenie fotovoltaiky do rozvádzača a prečo závisí od konkrétneho systému.
- Ktoré práce môžete pripraviť svojpomocne a ktoré patria odborníkom.
- Ako postupovať pri pripájaní fotovoltaiky do distribučnej siete a akým chybám sa vyhnúť.
Prečo myslieť na fotovoltaiku už pri stavbe domu?
Príprava na fotovoltaiku sa najviac oplatí v čase, keď sa ešte navrhujú strešné konštrukcie, elektroinštalácia a technická miestnosť. V tejto fáze možno jednoducho naplánovať priechody cez strop, chráničky, káblové trasy aj dostatočný priestor v rozvádzači. Po dokončení omietok, maľovania a zariadenia interiéru bývajú podobné zásahy náročnejšie.
Ani v prípade, že fotovoltaiku nechcete montovať hneď, nemusíte teraz kupovať panely alebo menič. Rozumnejším riešením je pripraviť dom tak, aby bolo možné systém doplniť bez rozsiahlych stavebných úprav.
Čo sa oplatí naplánovať vopred?
Pri príprave domu sa sústreďte najmä na tieto oblasti:
- Strecha: vhodná plocha na panely, orientácia, tienenie, nosnosť a plánované strešné prestupy.
- Káblové trasy: priechod zo strechy do technickej miestnosti a trasa medzi meničom a hlavným rozvádzačom.
- Technická miestnosť: priestor na menič, prípadnú batériu a potrebné ochranné či riadiace prvky.
- Elektroinštalácia: dostatočná kapacita rozvádzača, uzemnenie a vhodné umiestnenie ochranných zariadení.
- Budúca spotreba: príprava na ohrev vody, tepelné čerpadlo, klimatizáciu alebo nabíjanie elektromobilu.
Rozsah prípravy by mal vychádzať z predpokladaného výkonu systému a jeho zapojenia. Nie je potrebné inštalovať všetky komponenty vopred, ale je vhodné vytvoriť podmienky na ich bezpečné doplnenie.

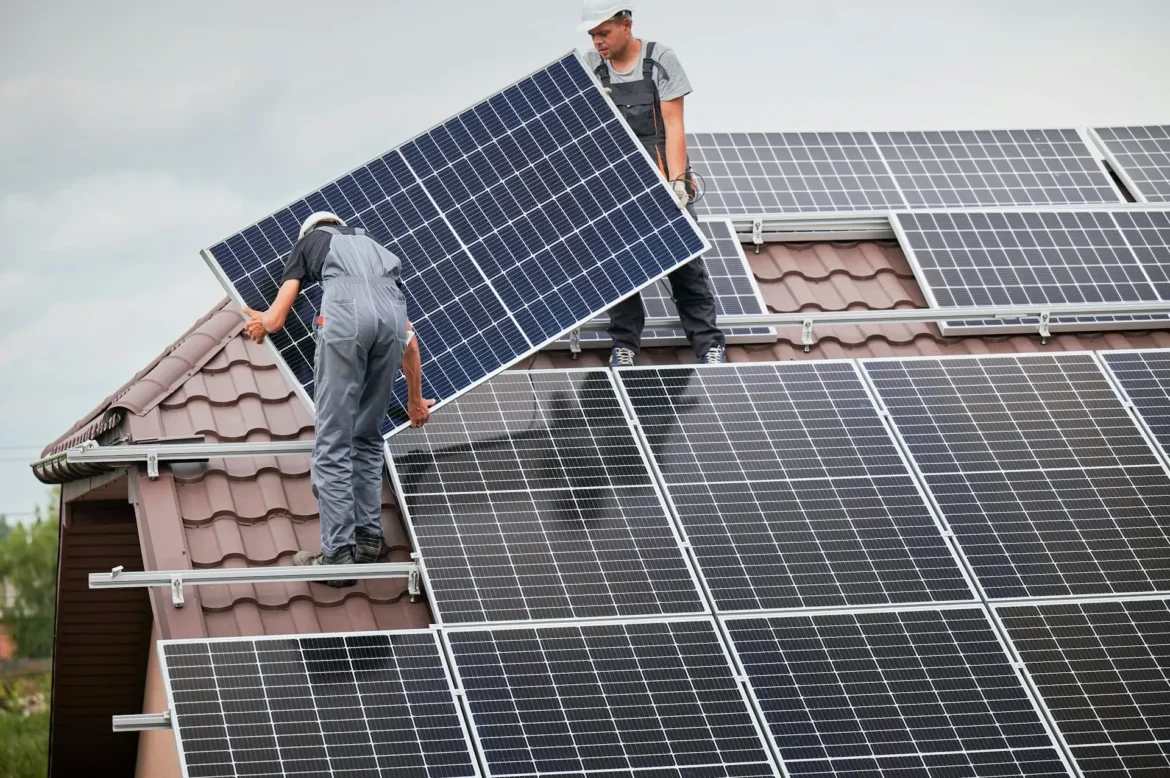

Ako pripraviť strechu na fotovoltaické panely?
Ešte pred dokončením strechy si overte, koľko použiteľnej plochy zostane po odpočítaní komína, strešných okien, vetracích prvkov a ďalších prekážok. Dôležitá je aj orientácia strechy a tienenie od stromov alebo susedných budov. Panely nemusia byť umiestnené výlučne na južnej strane, no ich orientácia a sklon ovplyvňujú čas aj množstvo vyrobenej elektriny.
Pri novostavbe treba zohľadniť aj nosnosť strešnej konštrukcie a spôsob upevnenia panelov. Konkrétne požiadavky závisia od použitého systému, krytiny, veterného a snehového zaťaženia aj miestnych podmienok. Ak uvažujete o fotovoltaike už pri návrhu krovu, informujte o tom projektanta a statika.
Myslite aj na priechod káblov cez strechu
Káble z panelov sa musia dostať zo strechy k meniču. Najpraktickejšie je navrhnúť túto trasu ešte pred zakrytím konštrukcií, aby nebolo neskôr potrebné viesť káble po fasáde alebo sekať hotové steny.
Pripravte vhodnú trasu od plánovaného poľa panelov do technickej miestnosti. Prestupy musia byť navrhnuté tak, aby nenarušili hydroizoláciu, požiarnu bezpečnosť ani ostatné funkcie strešnej konštrukcie. Samotné vedenie a uloženie káblov treba prispôsobiť projektovému riešeniu fotovoltaiky.
Aké chráničky a káblové trasy pripraviť?
Jedným z najpraktickejších krokov je osadenie chráničiek medzi strechou, technickou miestnosťou a miestom budúceho pripojenia. Umožnia neskôr pretiahnuť potrebné káble bez zásahu do dokončených konštrukcií.
Pri rodinných domoch sa v projektoch predprípravy možno stretnúť napríklad s dvoma chráničkami s priemerom 32 mm. Nejde však o univerzálnu požiadavku pre každú fotovoltaiku. Potrebný priemer, počet trás aj ich vyhotovenie sa určujú podľa plánovaného výkonu, počtu stringov, typu meniča a káblov, dĺžky vedenia a požiadaviek na oddelenie jednotlivých obvodov.
Pri plánovaní sa oplatí dodržať niekoľko zásad:
- Nechajte v chráničke zavádzacie lanko. Uľahčí budúce pretiahnutie káblov.
- Vyhnite sa zbytočne dlhým a komplikovaným trasám. Dlhé vedenie môže zvýšiť náročnosť montáže a elektrické straty.
- Zohľadnite budúce rozšírenie. Ak sa neskôr rozhodnete pre ďalšie panely, batériu alebo iný typ systému, rezerva môže ušetriť ďalšie stavebné práce.
- Nechajte si navrhnúť vhodné oddelenie vedení. Fotovoltaické jednosmerné obvody, striedavé obvody a komunikačné káble majú odlišné požiadavky.
- Dbajte na ochranu prestupov. Chráničky a priechody musia byť vhodné do daného prostredia a nesmú zhoršiť požiarnu bezpečnosť stavby.
Konkrétne typy káblov, ich prierezy a spôsob uloženia by mal určiť projektant alebo kvalifikovaný elektrikár. Samotný údaj o plánovanom výkone fotovoltaiky nestačí na bezpečný výber kabeláže.
Kam umiestniť menič a batériové úložisko?
Menič premieňa jednosmernú elektrinu vyrobenú panelmi na striedavú elektrinu využiteľnú v domácnosti. Pri výbere miesta treba zohľadniť nielen vzdialenosť od rozvádzača, ale aj prevádzkovú teplotu, vetranie, vlhkosť, hluk, prístup na servis a požiadavky výrobcu.
Najčastejšie sa uvažuje o technickej miestnosti alebo vhodne upravenej garáži. Menič by nemal byť umiestnený v priestore, kde hrozí jeho kontakt s vodou, nadmerná vlhkosť alebo prehriatie. Zároveň treba dodržať odstupy od stien a ostatných zariadení podľa montážnych pokynov výrobcu.
Na čo myslieť pri batérii?
Ak plánujete batériové úložisko, rezervujte preň samostatné miesto. Nie každá batéria sa môže umiestniť do rovnakého priestoru ako menič a nie každý výrobok má rovnaké požiadavky na teplotu, vetranie či montáž.
Vopred si overte:
- rozmery a hmotnosť plánovaného úložiska,
- požadované odstupy a spôsob upevnenia,
- prípustnú prevádzkovú teplotu,
- požiadavky na vetranie a požiarnu bezpečnosť,
- možnosť bezpečného odpojenia a servisného prístupu.
Ak presný model ešte nepoznáte, nechajte v technickej miestnosti dostatočnú priestorovú rezervu. Neumiestňujte však batériu automaticky do pivnice alebo garáže bez overenia podmienok konkrétneho výrobcu.
Ako pripraviť hlavný rozvádzač na fotovoltaiku?
Pri novostavbe požiadajte projektanta elektroinštalácie, aby s budúcou fotovoltaikou počítal už pri návrhu hlavného rozvádzača. Rozvádzač musí umožniť bezpečné pripojenie zdroja, umiestnenie potrebných ochranných a spínacích prvkov a prípadne aj meranie či riadenie spotreby.
Nestačí však iba kúpiť väčšiu rozvodnú skriňu. Rozhoduje jej konštrukcia, menovitý prúd, spôsob pripojenia, dostupný priestor, skratové pomery a koordinácia ochranných prvkov. Požiadavky sa líšia podľa typu meniča, počtu fáz a podmienok distribučnej spoločnosti.
Čo má projektant zohľadniť?
Pri návrhu rozvádzača je vhodné vopred preveriť:
- rezervu na potrebné ističe a ďalšie ochranné prvky,
- vhodné miesto na pripojenie výstupu meniča,
- ochranu pred prepätím a koordináciu s existujúcou ochranou budovy,
- uzemnenie a pospájanie podľa projektu,
- požiadavky na meranie, riadenie výkonu a bezpečné odpojenie,
- možnosť doplnenia riadenia ohrevu vody alebo nabíjania elektromobilu.
Niektoré systémy vyžadujú aj samostatné meracie alebo komunikačné vedenia. Ich potrebu je lepšie vyriešiť vopred než dodatočne hľadať miesto pre nové káble.
Zapojenie fotovoltaiky do rozvádzača: čo treba vedieť?
Zapojenie fotovoltaiky do rozvádzača nie je univerzálny úkon, pri ktorom stačí pridať jeden istič. Ide o súčasť navrhnutej elektrickej inštalácie, ktorá musí zodpovedať parametrom meniča, domovej elektroinštalácie a technickým podmienkam distribučnej sústavy.
Pri bežnom sieťovom systéme prichádza elektrina z panelov do meniča, ktorý ju premieňa na striedavý prúd. Výstup meniča sa následne pripája do domovej elektroinštalácie podľa projektu. Ochrany, spínacie prvky, meranie a miesto pripojenia sa navrhujú tak, aby systém bezpečne spolupracoval s domovými obvodmi aj verejnou sieťou.
Pri hybridnom systéme treba navyše zohľadniť batériu a riadenie nabíjania a vybíjania. Ak má fotovoltaika počas výpadku siete napájať vybrané spotrebiče, musí mať túto funkciu podporovanú a správne navrhnutú. Bežný sieťový menič sa pri výpadku distribučnej siete štandardne odpojí; samotná prítomnosť panelov preto neznamená, že dom bude mať elektrinu aj počas výpadku.
Prečo nestačí vybrať kábel a istič podľa výkonu?
Pri návrhu sa posudzuje viacero parametrov, napríklad prúd a napätie na strane panelov, výkon meniča, počet fáz, spôsob uloženia a dĺžka káblov, skratové pomery a charakter existujúcej elektroinštalácie. Nesprávne dimenzovanie môže viesť k prehrievaniu vedení, nechcenému vypínaniu alebo nedostatočnej ochrane pri poruche.
Dôležité je tiež správne navrhnúť ochranu pred prepätím, uzemnenie a bezpečné odpojenie jednotlivých častí systému. Ich riešenie musí zodpovedať konkrétnej budove a existujúcej ochrane pred bleskom.
Samotné zapojenie meniča, zásahy do rozvádzača a pripájanie fotovoltaických obvodov preto nepatria medzi práce, ktoré by mal laik vykonávať podľa všeobecného návodu z internetu. Môžete pripraviť priestor a koordinovať stavebné práce, ale elektrické zapojenie treba zveriť odborne spôsobilej osobe v súlade s platnými predpismi.
Dá sa zvládnuť zapojenie fotovoltaiky svojpomocne?
Svojpomocne môžete znížiť časť nákladov tým, že včas pripravíte stavebnú časť projektu. Môžete napríklad vyčistiť a sprístupniť technickú miestnosť, dohodnúť polohu budúcich komponentov, preveriť strechu alebo koordinovať osadenie chráničiek podľa schváleného projektu.
Pri fotovoltaike pripojenej do distribučnej siete však treba rozlišovať medzi stavebnou predprípravou a odbornou inštaláciou energetického zariadenia. Zákon č. 309/2009 Z. z. upravuje osvedčenie pre inštalatérov fotovoltických systémov a elektrické práce na zariadení musia spĺňať príslušné požiadavky na odbornú spôsobilosť. Konkrétny rozsah oprávnení závisí od druhu vykonávanej práce a zariadenia.
Čo môžete pripraviť sami?
- Premyslieť si predpokladanú spotrebu elektriny a budúce elektrické spotrebiče.
- Zabezpečiť podklady o streche, jej rozmeroch a prípadnom tienení.
- Vyhradiť miesto pre menič a batériu.
- Dohodnúť so stavebnou firmou prípravu prestupov a trás podľa projektu.
- Zabezpečiť, aby projektant elektroinštalácie počítal s budúcim zdrojom.
- Pripraviť dokumentáciu a komunikovať s príslušnou distribučnou spoločnosťou.
Čo zverte odborníkom?
- Návrh a realizáciu elektrických obvodov fotovoltaiky.
- Výber a dimenzovanie káblov, ističov a ochranných prvkov.
- Zapojenie panelov, meniča a batériového úložiska.
- Úpravy hlavného rozvádzača a uzemnenia.
- Nastavenie ochrán a funkcií bezpečného odpojenia.
- Odborné skúšky, potrebnú revíziu a uvedenie zariadenia do prevádzky.
Ak chcete časť montážnych nákladov znížiť, dohodnite sa s realizačnou firmou vopred, ktoré stavebné práce si zabezpečíte sami. Zhotoviteľ tak môže presne určiť, čo potrebuje pripraviť a skontrolovať, aby bola výsledná inštalácia bezpečná a zdokumentovaná.
Ako postupovať pri pripájaní fotovoltaiky do distribučnej siete?
Pri sieťovej fotovoltaike nestačí dokončiť montáž panelov a zapnúť menič. Treba splniť aj podmienky prevádzkovateľa distribučnej sústavy (PDS), ktorý posudzuje možnosti pripojenia konkrétneho zdroja v danej lokalite.
Presný postup sa môže líšiť podľa distribučného územia, výkonu a kategórie zariadenia. Pri bežnom malom zdroji na rodinnom dome postupujte v zásade takto:
- Overte možnosť pripojenia. Pred objednaním finálneho riešenia si u príslušného PDS zistite podmienky a možnosti pripojenia plánovaného zdroja.
- Pripravte technické podklady. Podľa požiadaviek distribučnej spoločnosti zabezpečte projektovú dokumentáciu a potrebné údaje o meničoch, výkone a spôsobe pripojenia.
- Vybavte potrebnú zmluvu a technické podmienky. Pred realizáciou si overte, aké úpravy rozvádzača, merania a ochranných zariadení sú požadované.
- Nechajte systém odborne nainštalovať. Realizácia musí rešpektovať projekt, podmienky pripojenia a požiadavky na bezpečnosť.
- Zabezpečte kontroly a dokumentáciu. Pred uvedením zariadenia do prevádzky treba vykonať predpísané odborné kontroly a doložiť požadované dokumenty.
- Spustite zdroj až po splnení podmienok. Dodržte postup príslušného PDS a podmienky, za ktorých možno zariadenie pripojiť a prevádzkovať.
Aktuálne požiadavky si overte priamo u svojho distribútora. Napríklad Západoslovenská distribučná – malé zdroje zverejňuje postup pre malé zdroje v jej distribučnom území.
Najčastejšie chyby pri príprave na fotovoltaiku
Príliš málo miesta v rozvádzači
Ak sa pri stavbe počíta len s aktuálnymi elektrickými obvodmi, po doplnení fotovoltaiky môže byť potrebná výmena alebo rozsiahla úprava rozvádzača. Vopred si preto rezervujte miesto podľa návrhu projektanta, nie iba odhadom.
Nevhodne umiestnený menič
Menič umiestnený v stiesnenom, vlhkom alebo prehriatom priestore môže mať zhoršené prevádzkové podmienky. Ešte pred jeho výberom overte požiadavky výrobcu a nechajte dostatok priestoru na chladenie aj servis.
Chýbajúca alebo úzka káblová trasa
Ak sa na budúce káble nemyslí pri hrubej stavbe, dodatočné vedenie môže vyžadovať stavebné zásahy. Chráničky navrhujte podľa projektu a počítajte aj s možnosťou budúceho rozšírenia.
Nezohľadnená batéria alebo ohrev vody
Domácnosť môže časom doplniť batériu, riadenie ohrevu vody či nabíjačku elektromobilu. Ak tieto možnosti predvídate, projektant môže vhodne rozvrhnúť priestor a káblové trasy. To však neznamená, že všetky komponenty treba hneď kúpiť.
Predpoklad, že panely budú fungovať aj pri výpadku elektriny
Štandardný sieťový systém sa pri výpadku distribučnej siete z bezpečnostných dôvodov odpojí. Záložné napájanie musí byť navrhnuté osobitne a kompatibilne s meničom, batériou a vybranými elektrickými obvodmi.
Oplatí sa pripraviť dom na fotovoltaiku, aj keď ju zatiaľ nechcete?
Áno, najmä ak je dom ešte vo fáze projektu alebo hrubej stavby. Nemusíte sa hneď rozhodnúť pre konkrétnu značku panelov ani kupovať batériu. Najväčší zmysel má pripraviť vhodné prestupy, káblové trasy, miesto pre technológiu a rozvádzač, ktorý bude možné bezpečne rozšíriť.
Predpríprava by však nemala byť založená na náhodne vybraných prierezoch káblov alebo univerzálnej schéme z internetu. Najlepšie výsledky dosiahnete, keď budú projektant domu, projektant elektroinštalácie a budúci dodávateľ fotovoltaiky koordinovať riešenie už pred dokončením stavby.
Často kladené otázky
Aké chráničky treba pripraviť na fotovoltaiku?
Počet a priemer chráničiek závisia od plánovaného systému, počtu káblov, dĺžky trás a spôsobu ich uloženia. Pri rodinných domoch sa možno stretnúť napríklad s chráničkami s priemerom 32 mm, ale konkrétne riešenie má určiť projektant alebo realizačná firma.
Môžem si pripraviť kabeláž na fotovoltaiku sám?
Stavebnú trasu a priestor na budúce vedenia možno pripraviť po dohode s projektantom. Výber, dimenzovanie, uloženie a pripojenie elektrických káblov však musia zodpovedať technickým požiadavkám a príslušným pravidlám odbornej spôsobilosti. Pred zakrytím vedení si nechajte ich riešenie skontrolovať zodpovedným odborníkom.
Je možné zapojiť fotovoltaiku do existujúceho rozvádzača?
V mnohých prípadoch áno, ale závisí to od parametrov rozvádzača, existujúcej elektroinštalácie, výkonu meniča a technických podmienok distribútora. Odborník musí preveriť, či je možné bezpečné pripojenie bez výmeny alebo úpravy rozvádzača.
Potrebujem povolenie distribučnej spoločnosti?
Pri fotovoltaike pripojenej do distribučnej siete treba postupovať podľa pravidiel príslušného prevádzkovateľa distribučnej sústavy. Pred realizáciou si overte požadované stanoviská, zmluvy a technické podmienky. Ostrovný systém, ktorý nie je pripojený k verejnej sieti, má odlišný režim, no aj pri ňom zostávajú požiadavky na elektrickú bezpečnosť.
Bude fotovoltaika fungovať počas výpadku elektriny?
Bežný sieťový menič sa pri výpadku siete automaticky odpojí. Napájanie domu počas výpadku vyžaduje vhodný menič s podporou záložnej prevádzky, príslušné zapojenie a podľa riešenia aj batériu. Rozsah zálohovania závisí od konkrétneho systému a vybraných elektrických obvodov.
